Tutorial básico mDracon

El siguiente tutorial explica cómo descargar mDracon, programarlo en una FPGA (Spartan 7), acceder a la consola de mDracon a través de la UART usando un emulador de terminal (Teraterm), y cargar y ejecutar un programa en mDracon.

Material necesario:
  • PC con un puerto USB
  • Placa de desarrollo de bajo coste CMOD-S7 (o cualquier otra cuyo fichero de configuración esté disponible para descarga en "Descargas mDracon".
  • Emulador de terminal (Teraterm, Realterm).
Pasos a seguir:
  • Descargue e instale Tera term desde este enlace.
  • Descargue el fichero de configuración para CMOD-S7
  • Programe la placa CMOD-S7 utilizando el fichero de configuración descargado. Para ello siga los tutoriales que puede encontrar aquí.
  • Ejecute Tera term, busque el puerto USB en el que está conectada la placa, y conéctese a ella:
Inicio de Tera term. Conexión a puerto serie sobre USB



  • Utilice este fichero de configuración para Tera term (opción "Restore Setup"). El fichero configura el puerto seria a 57600 baudios, y pone un tamaño de fuente fácil de leer. Tras su carga, la ventana de Tera term debe quedar como sigue:

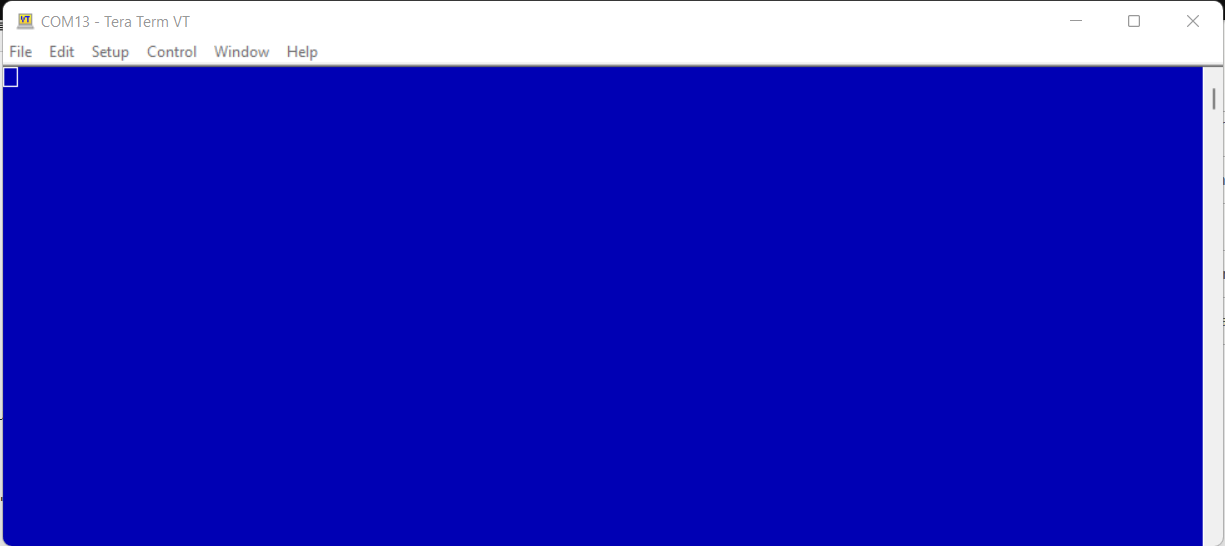

Tera term configurado



  • Pulse "Intro" y verifique que obtiene un "Syntax Error" en Tera Term:
Detección de prompt en mDracon



  • Ejecute e0000 y compruebe que aparece el mensaje de bienvenida y el prompt del Programa monitor:

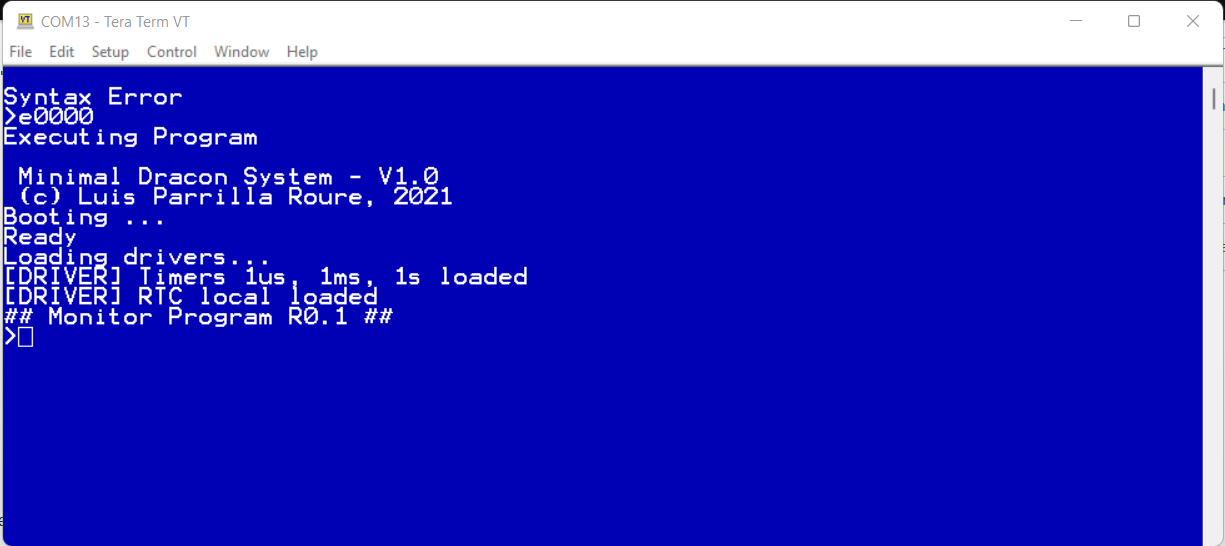

mDracon iniciado



  • Descargue el programa "Hello World" y guárdelo en su PC
  • Súbalo a Dracon, ejecutando primero el comando l01000018 y envíe el archivo utilizando la opción "Send File" de Tera Term, a segurándose de que la opción "Bin File" está marcada:
Carga de programa en mDracon



Enviar hello2.bin



  • Ejecutar el programa cargado mediante e0100:
Hello World en mDracon
